On montre plus pres comment fonctionne alarme incendie!

À quoi ça ressemble ?



Puisque j'ai eu la chance de mettre la main gratuitement sur un kit identique à celui vendu en magasin, commençons par examiner notre système d'alarme en commençant par le plus passionnant : les boîtes et les sachets :

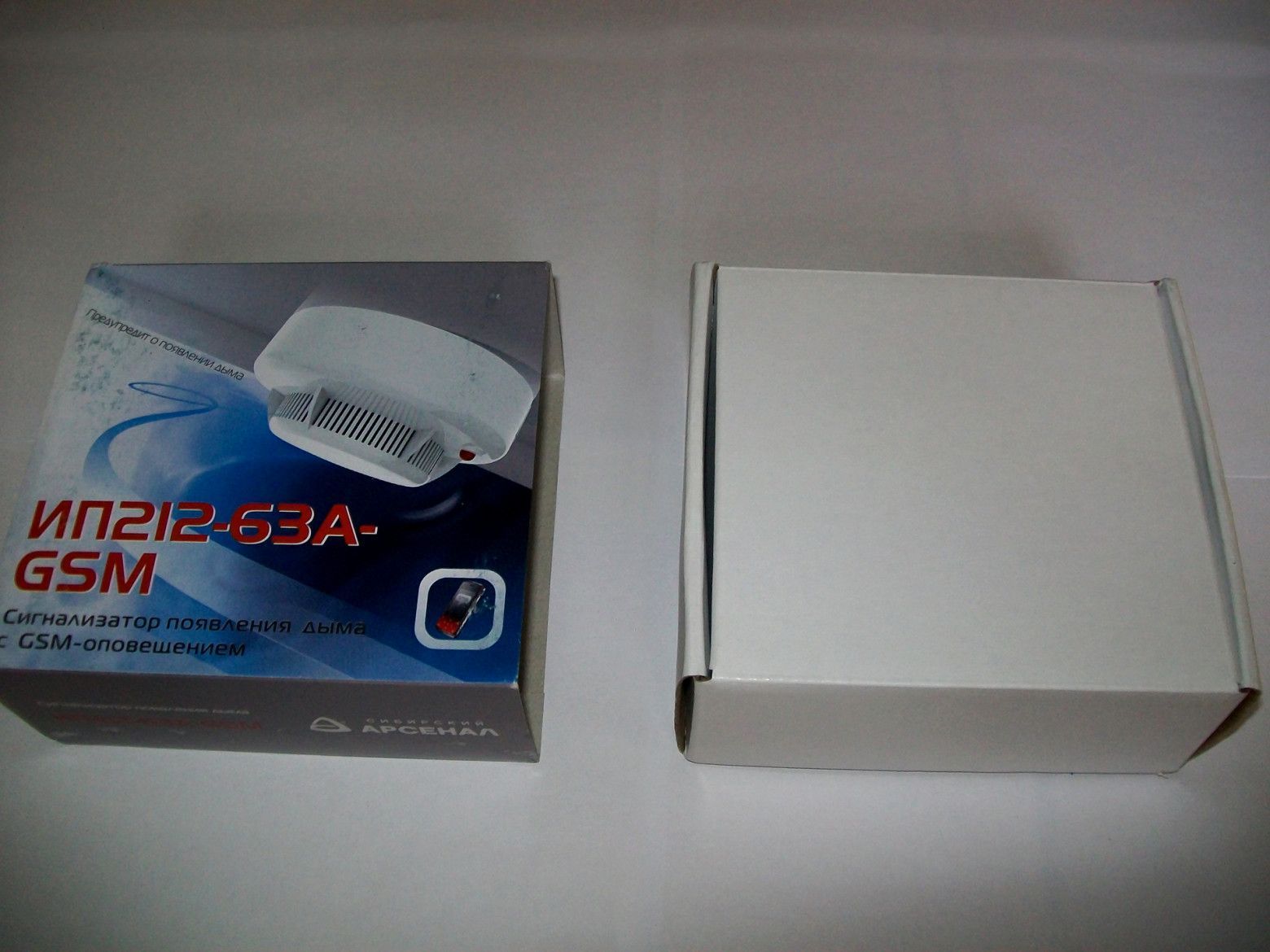

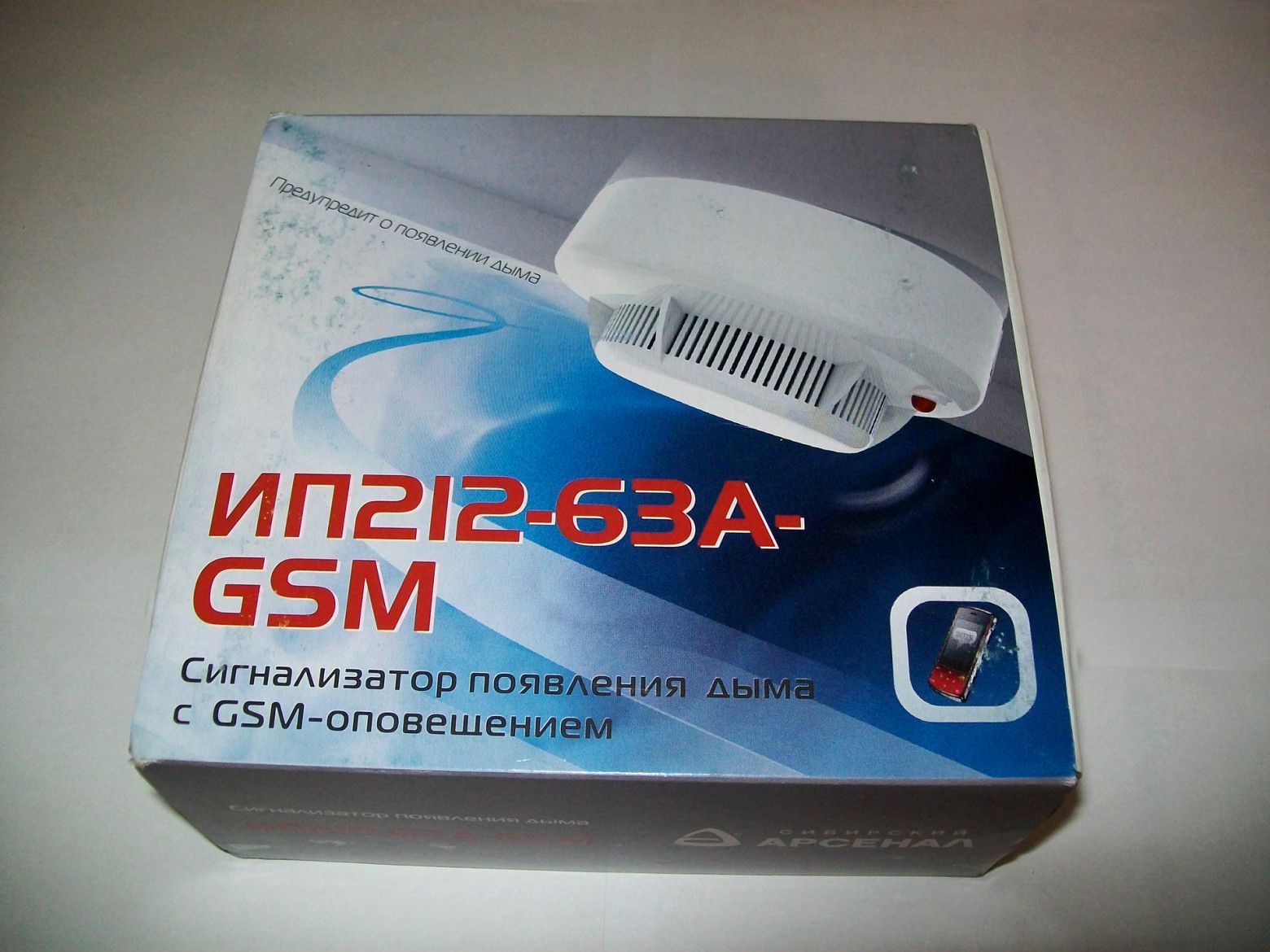

Le système d'alarme est livré dans un carton épais qui fait très bonne impression et dissipe d'emblée l'idée qu'il s'agit d'un simple gadget.

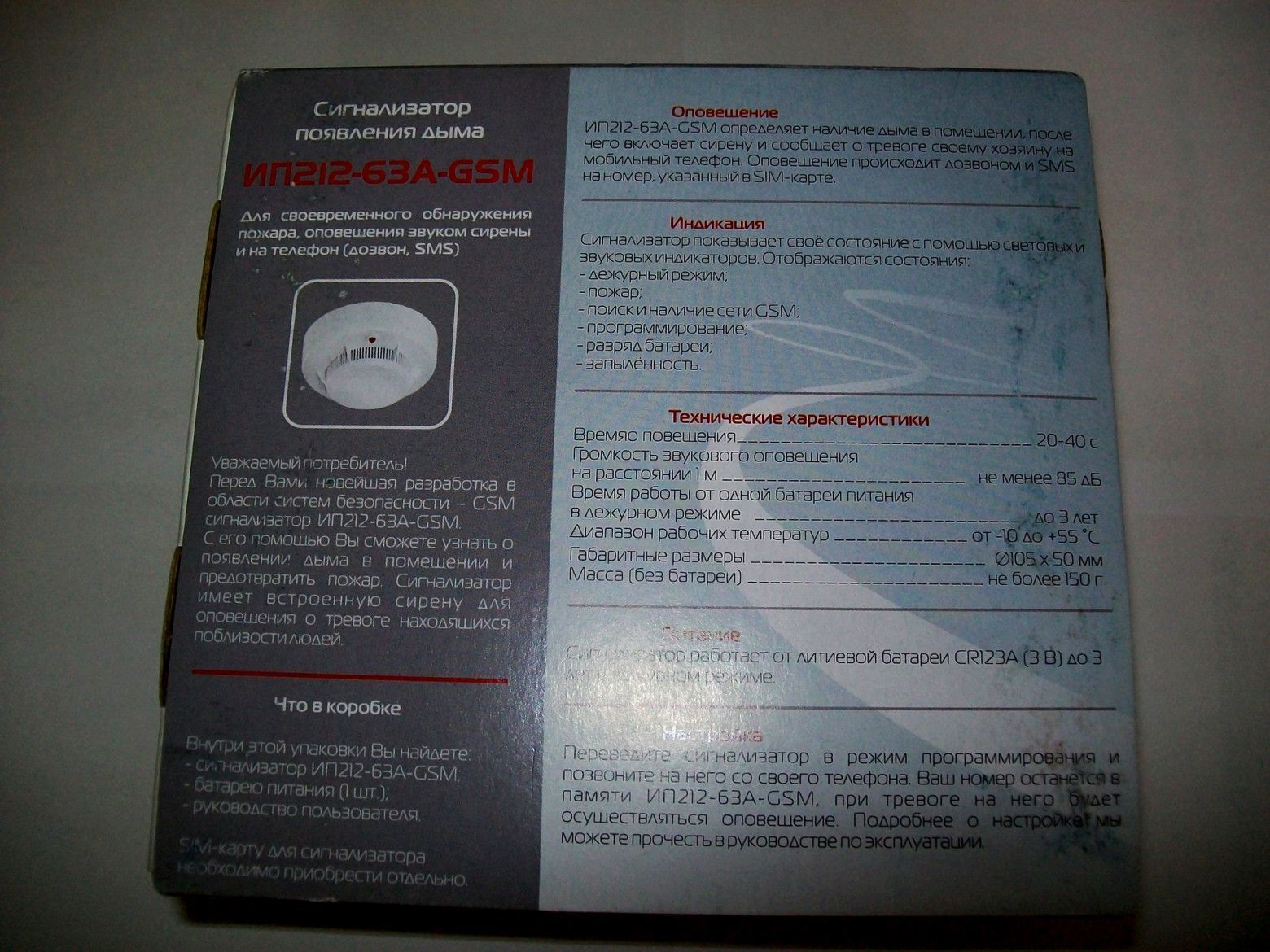

Au verso, on trouve quelques caractéristiques techniques sans grand intérêt, qui promettent que notre détecteur d'incendie, avec son alarme, est capable de nous réveiller la nuit (85 dB, c'est à peu près le bruit d'une moto soviétique), qu'elle fonctionnera pendant trois ans en mode veille et qu'elle pourra nous avertir non seulement d'un incendie, mais aussi de son propre dysfonctionnement.

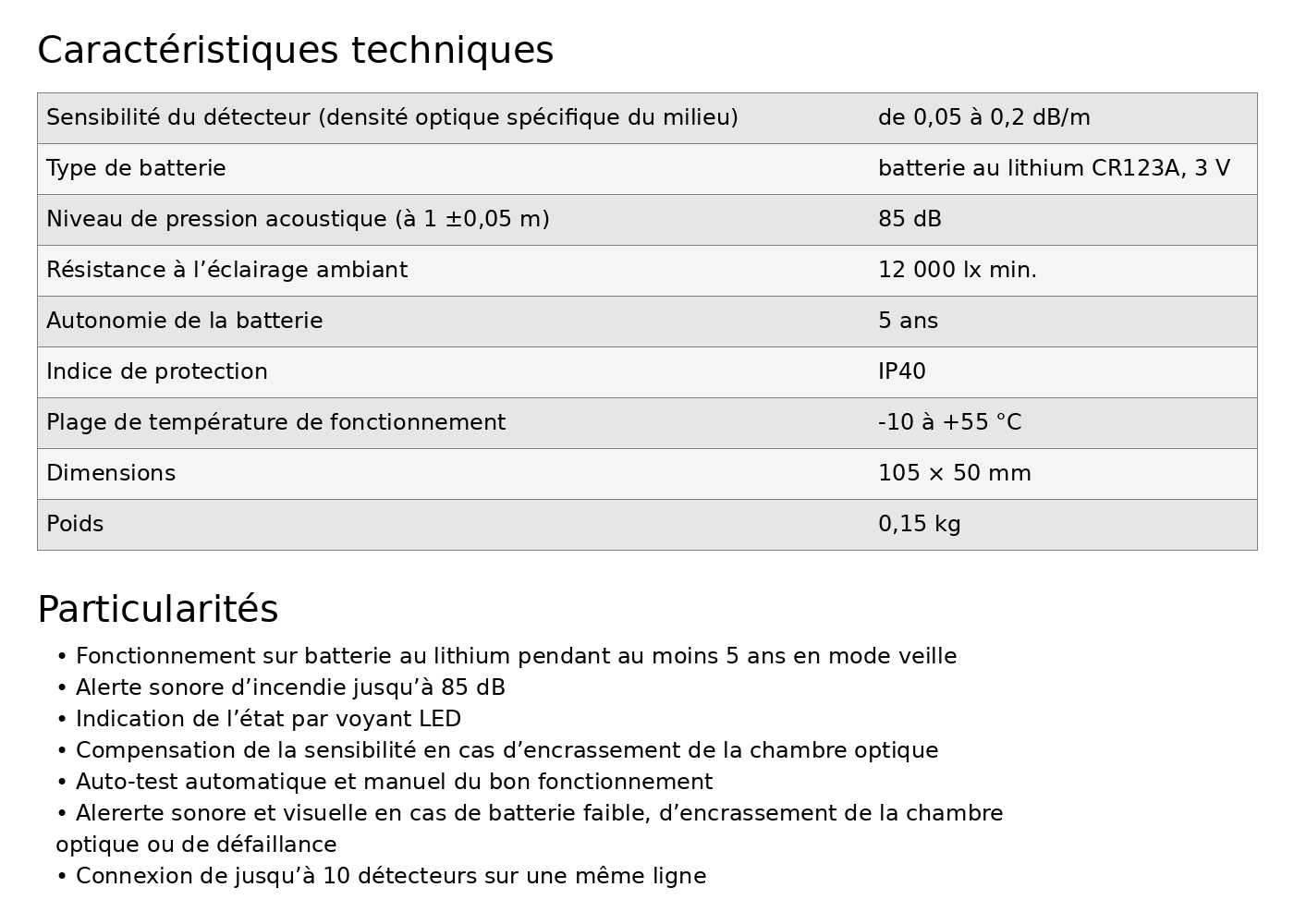

Si les photos avec les caractéristiques techniques ne vous ont pas suffi, les voici à nouveau, mais sous une forme plus textuelle :

Oui, on l'a déballé, bien sûr. Bon, on va le rouvrir

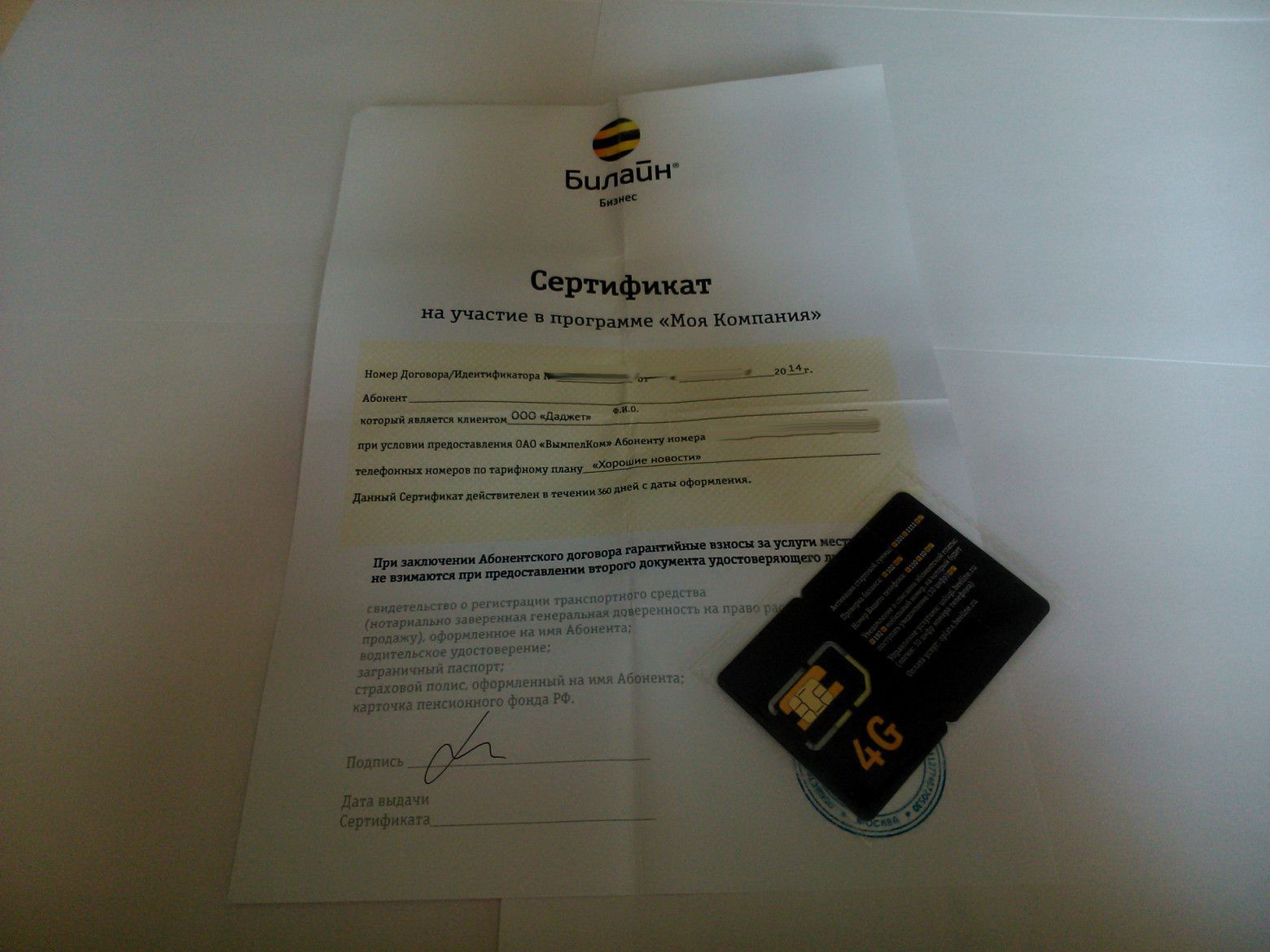

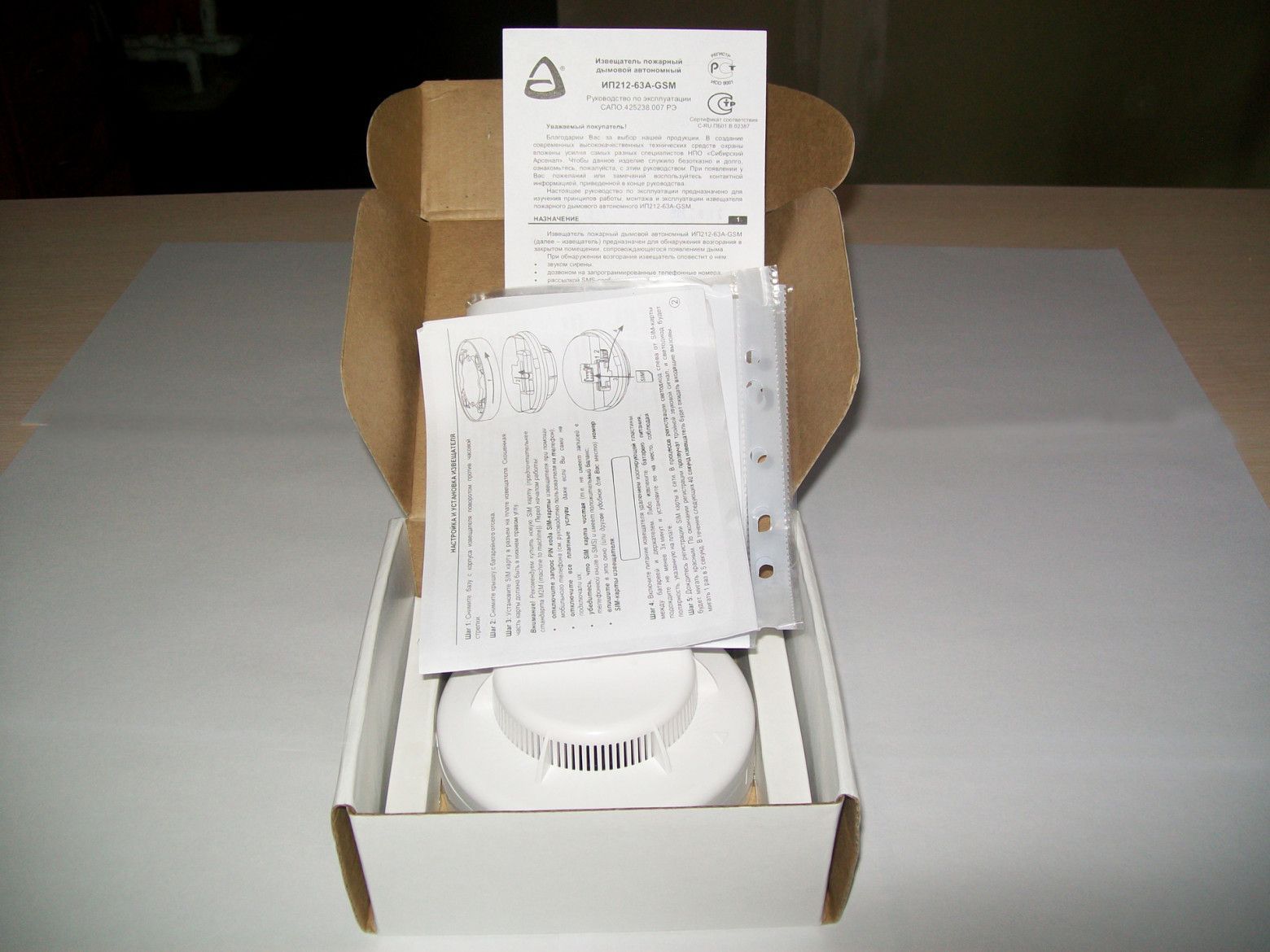

Voilà, c'est bien mieux ainsi. Le contenu de la boîte ne contient rien de superflu ni d'inutile, mais on dispose d'emblée de tout ce qu'il faut pour que la station fonctionne pleinement : du détecteur lui-même et d'une pile neuve à toute une série de notices d'utilisation, en passant par une carte SIM tout aussi neuve pour la notification à distance.

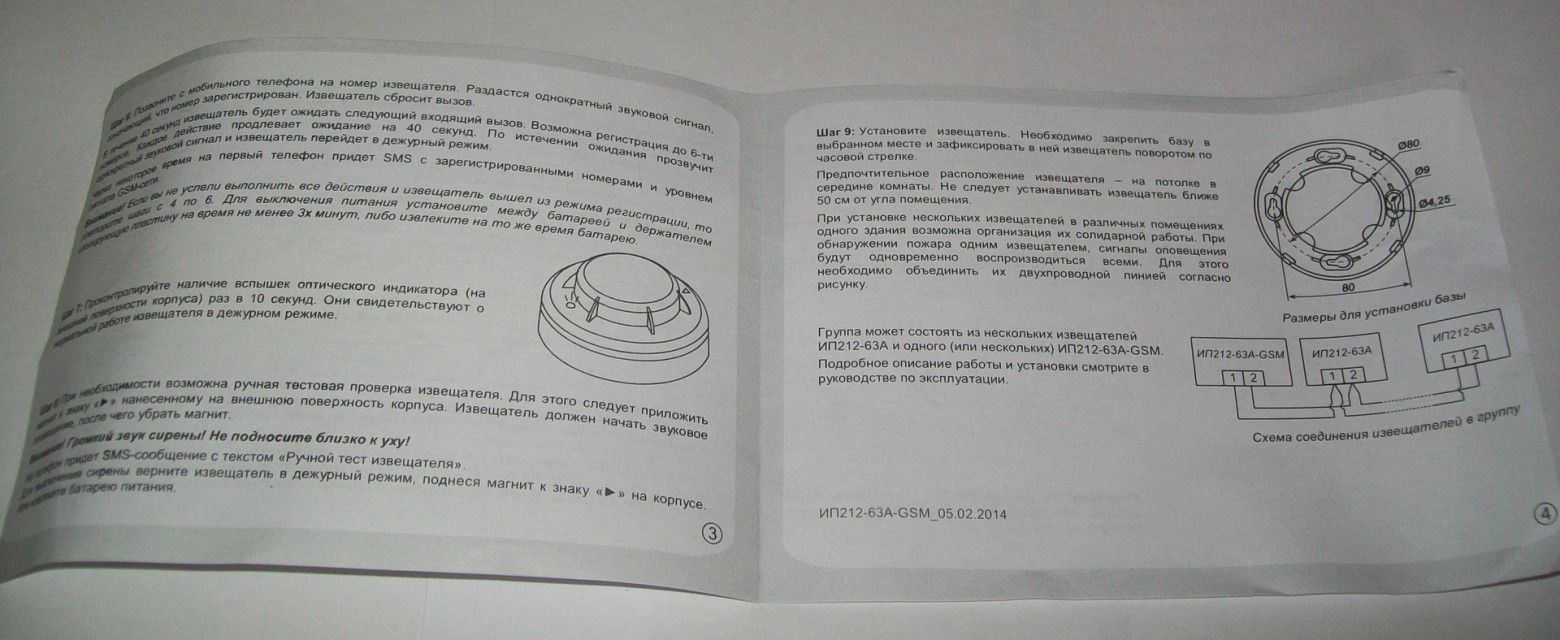

Un grand merci aux développeurs pour cet extrait du mode d'emploi, que tout le monde devrait consulter pour comprendre rapidement la marche à suivre. Nous nous occuperons des documents papier plus tard (je mettrai leurs versions électroniques à la fin de cette revue, profitez-en bien) ; pour l'instant, penchons-nous sur le détecteur lui-même

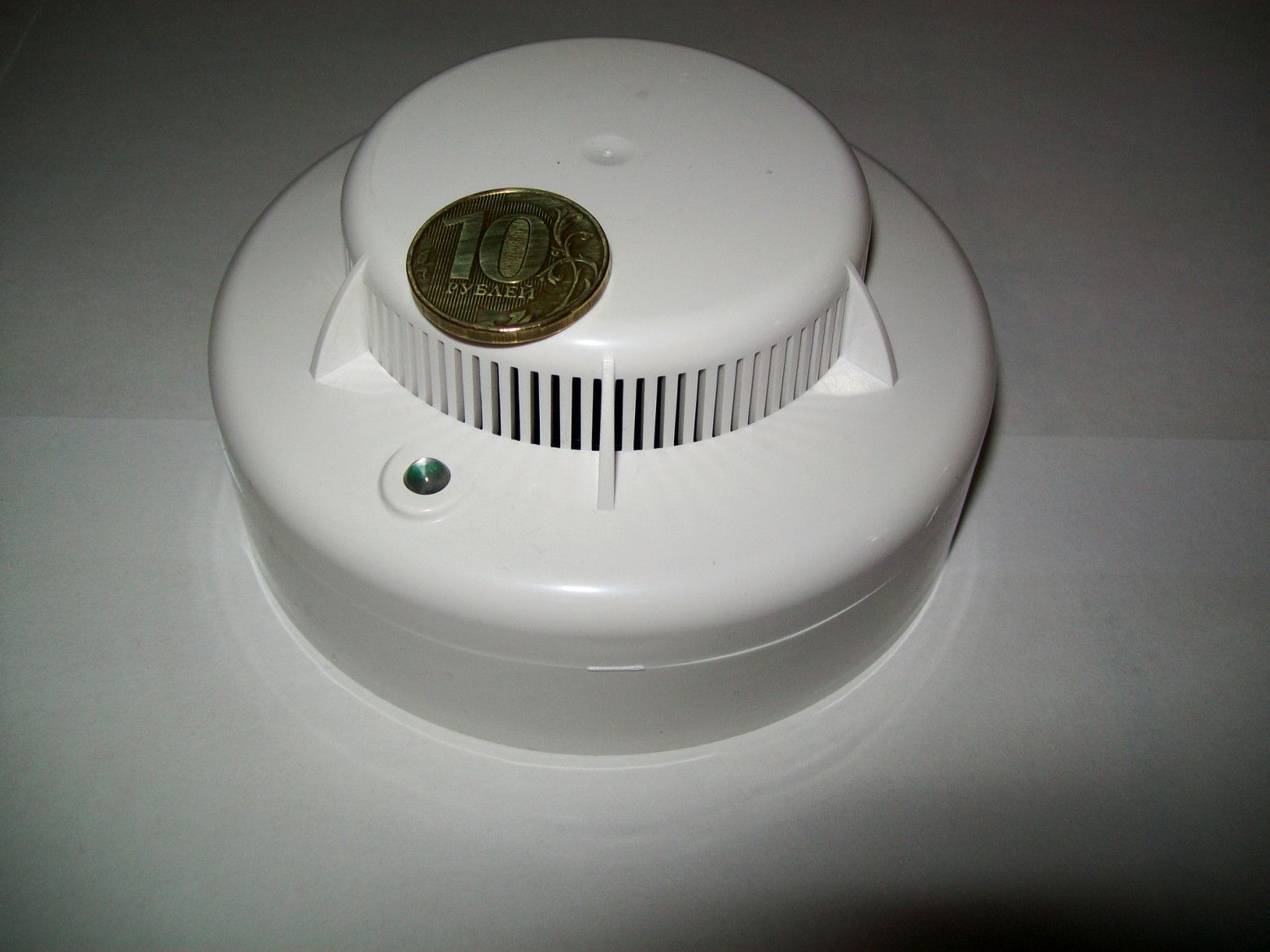

La pièce n'est pas fournie avec le kit et n'est là que pour donner une idée de l'échelle ; nous la remettons donc dans notre poche et continuons à examiner le détecteur.

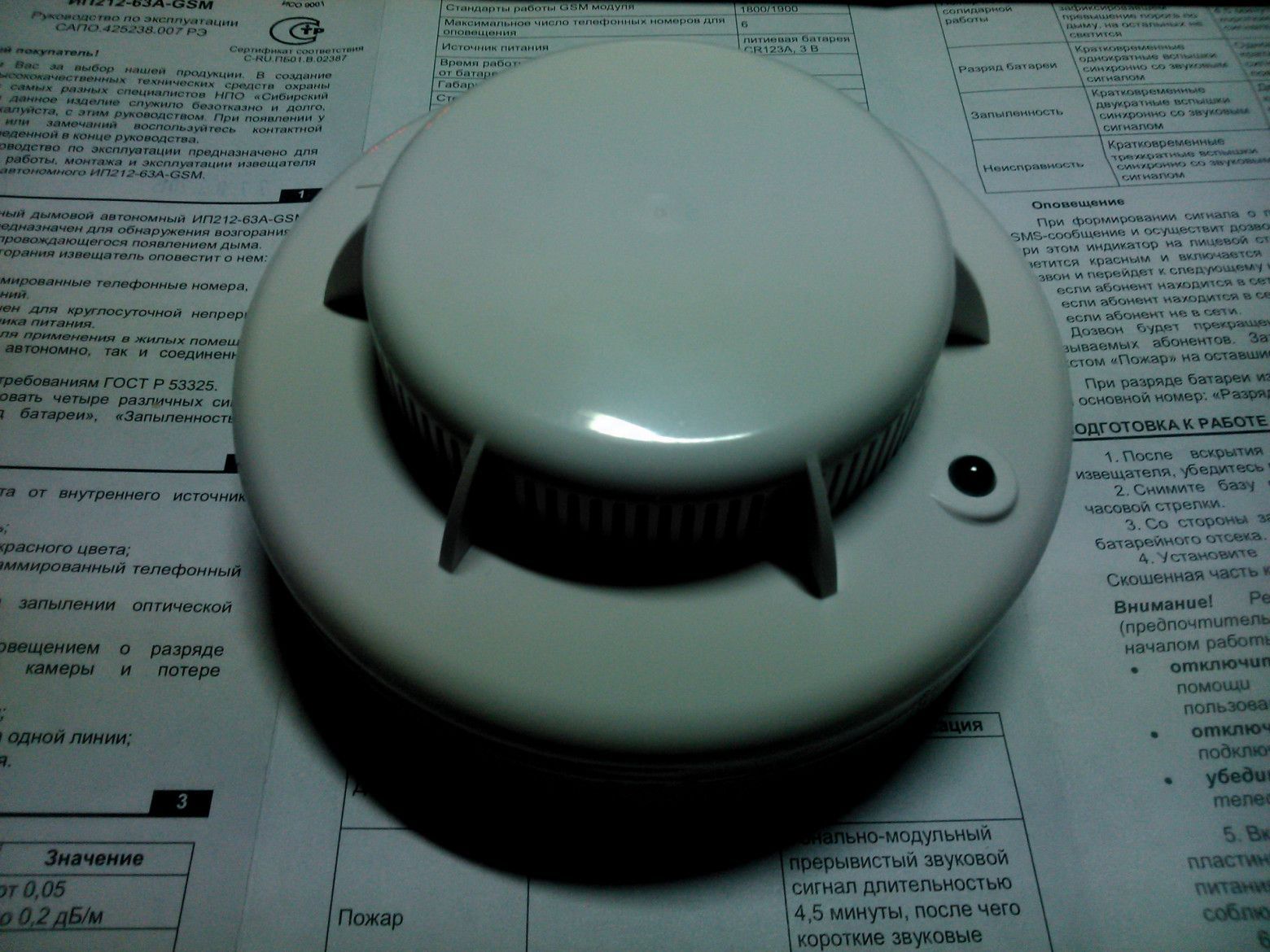

Le détecteur lui-même est logé dans un boîtier en plastique blanc brillant, qui, soit dit en passant, est très résistant, mais qui se salit facilement – avant d'accrocher un tel détecteur au mur, il serait judicieux de l'essuyer. Pour qu'on sache que le détecteur fonctionne toujours, un petit voyant LED est également placé sur la face avant (en réalité, il n'est pas sur la face avant, mais… bon, on aura le temps de démonter cette petite merveille plus tard), qui clignote en rouge toutes les 10 secondes en mode veille. D'un côté, c'est génial, et on trouve ce genre de chose dans n'importe quel système d'alarme ; de l'autre, c'est dommage qu'il soit impossible de la désactiver autrement qu'en dessoudant la diode elle-même. Et dire que j'avais tellement envie d'accrocher l'alarme dans la chambre...

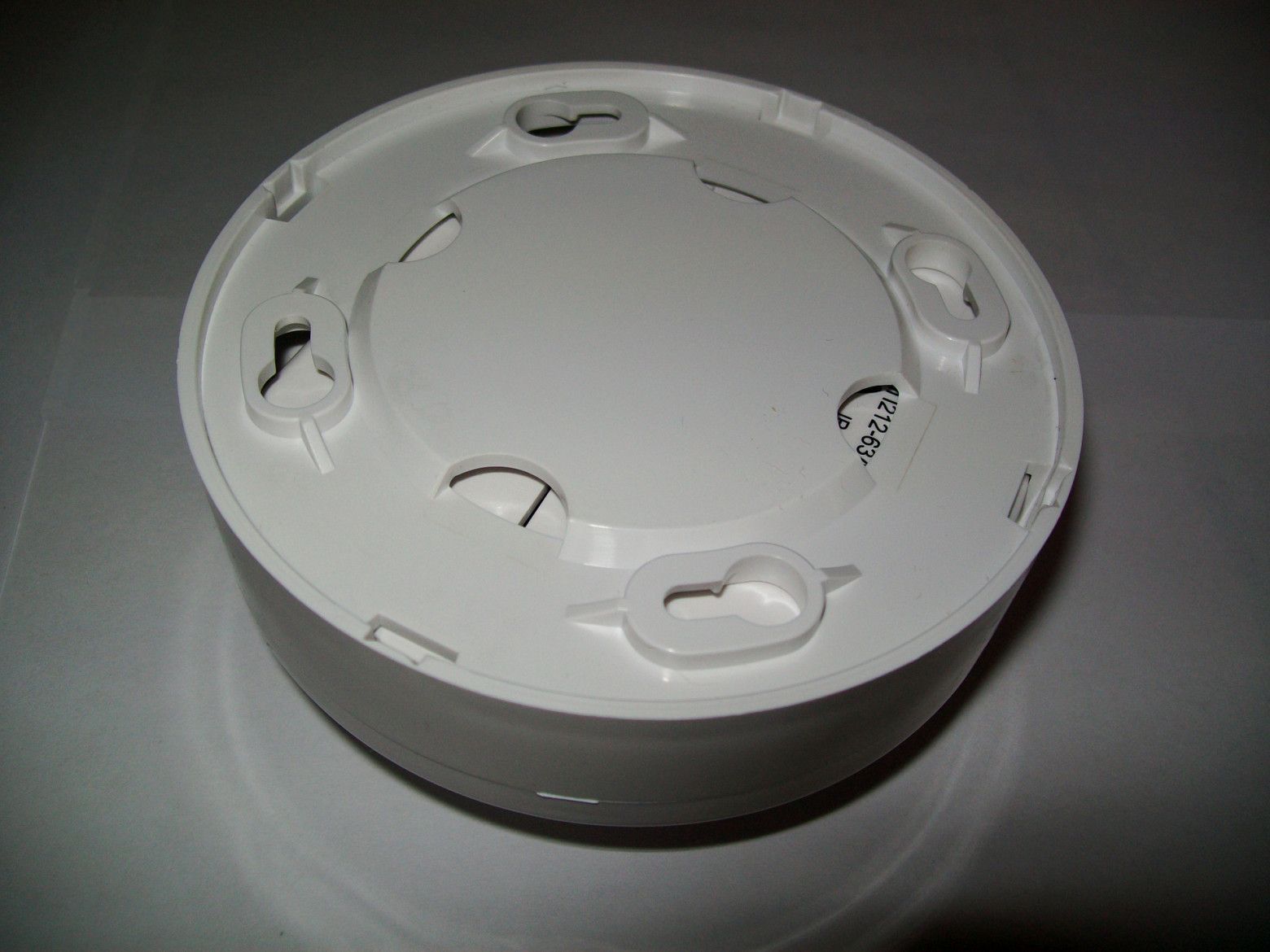

À l'arrière, tout est comme prévu. Le boîtier se compose de deux parties : une base qui se fixe à l'aide de quatre vis à tête plate sur n'importe quelle surface relativement plane, et le détecteur proprement dit, qui se visse dans cette base. Pour retirer le détecteur de la base… eh bien oui, il faut le dévisser !

On en a profité pour retirer le couvercle. Pour cela, il suffit de le tirer vers l'arrière et de le soulever : il s'enlève tout seul.

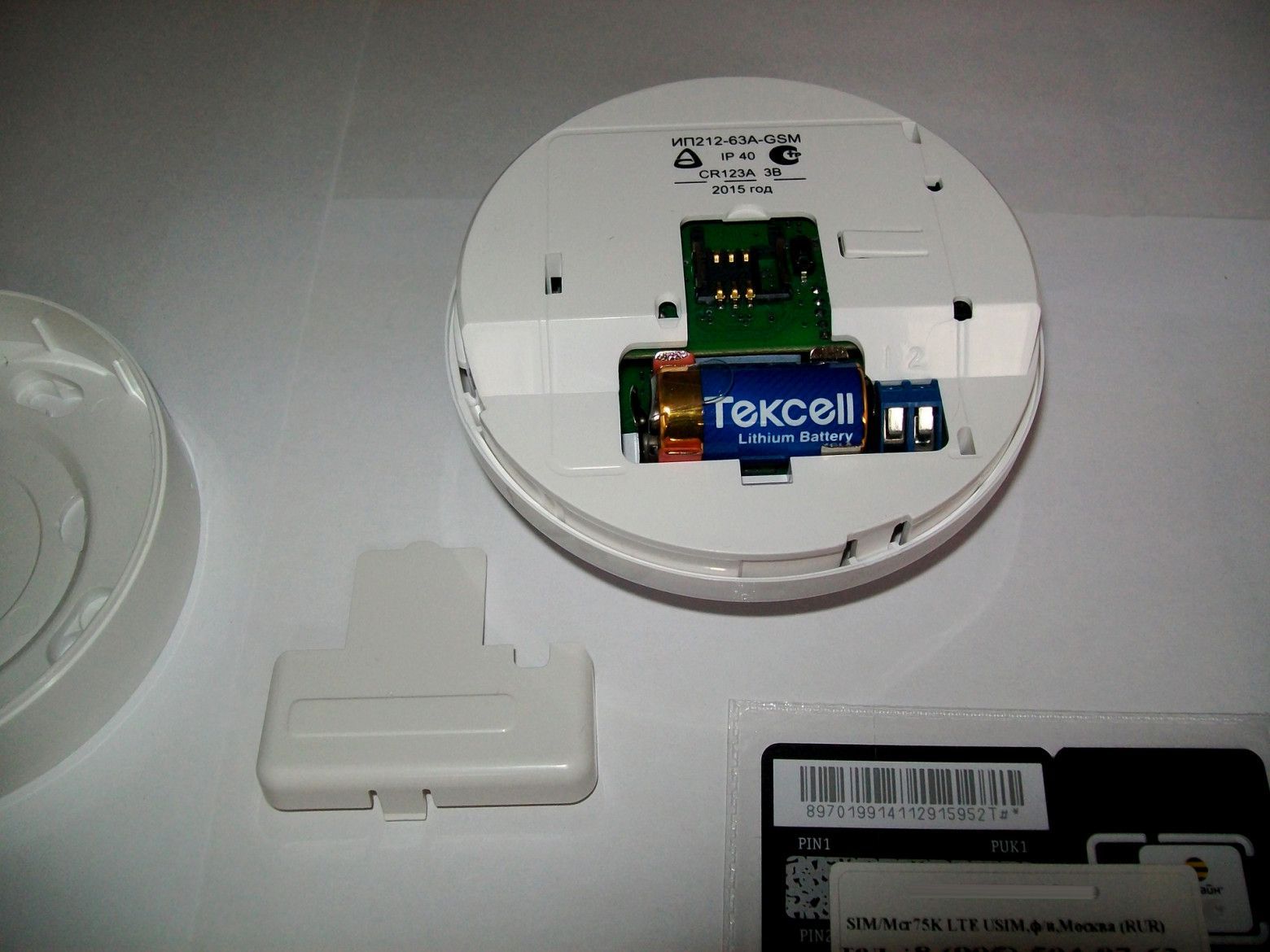

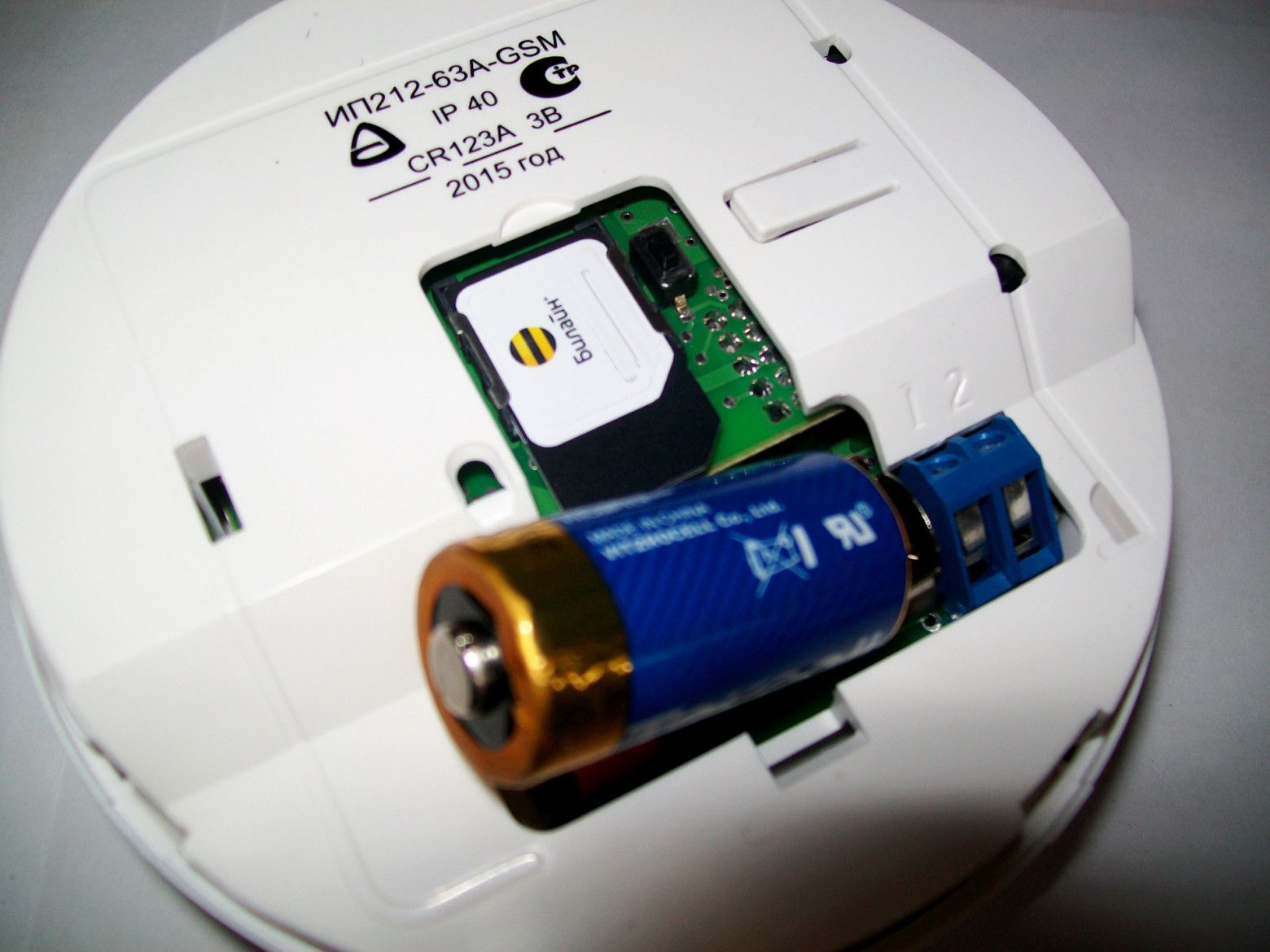

Sous le couvercle, on trouve un emplacement pour la carte SIM, une pile (de type CR123A) et deux bornes permettant de relier tout un ensemble de détecteurs en une seule grande ligne.

Allumons l'appareil

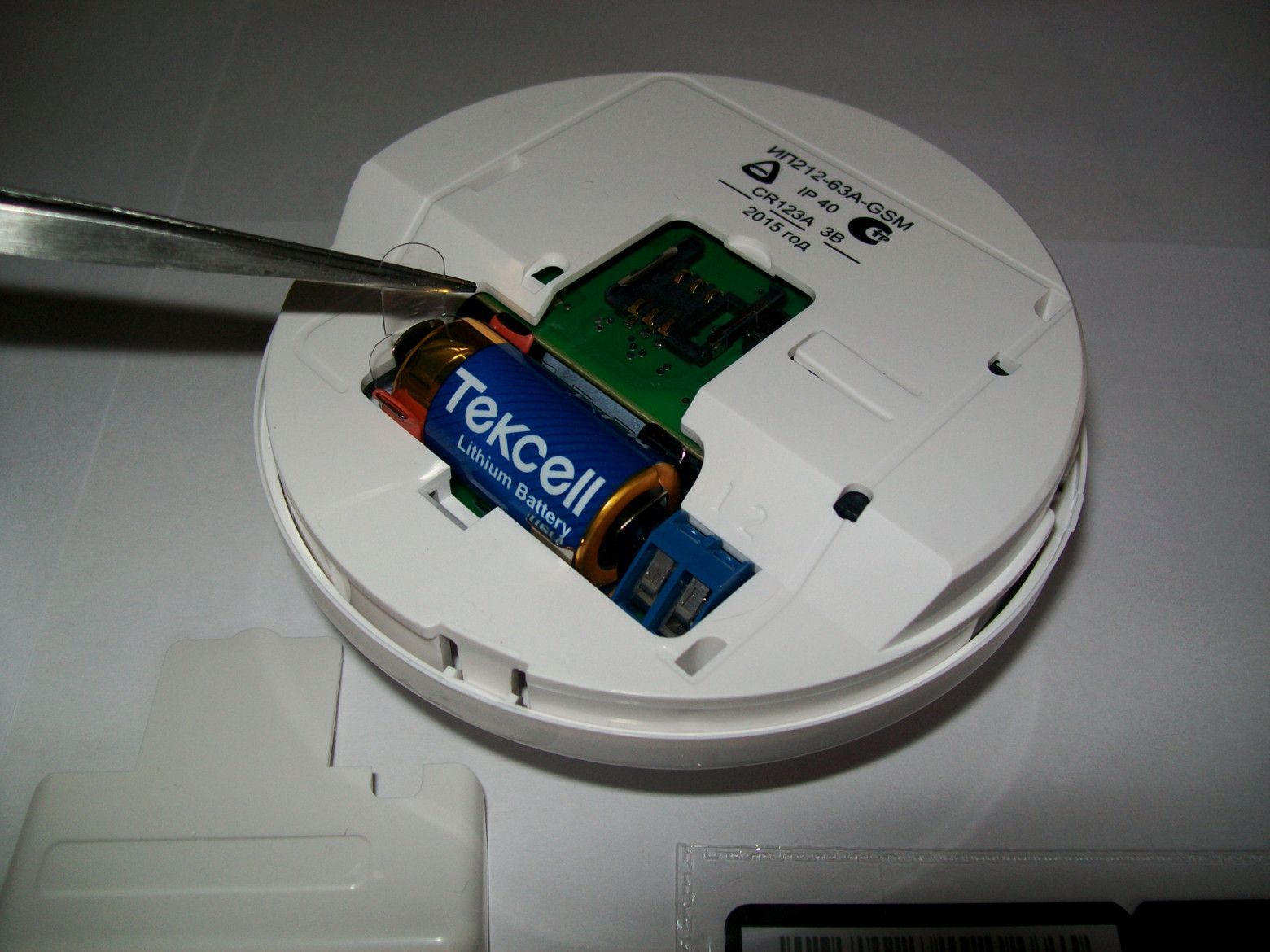

Comme l'alarme ne peut pas s'éteindre toute seule, elle est « désactivée » d'origine à l'aide d'un petit morceau de plastique. Dès que nous le retirons, l'alarme se met en marche.

Une fois que notre alarme est alimentée en 3 volts, elle tente immédiatement de se connecter au module GSM et d'enregistrer la carte SIM sur le réseau. Si cela fonctionne, elle passe en mode programmation pendant 40 secondes pour enregistrer de nouveaux numéros ; s'il n'y a pas de carte SIM dans le détecteur (c'est le cas actuellement), elle passe immédiatement en mode veille et fonctionne comme une alarme incendie classique : elle hurle à tue-tête en cas de besoin.

Comme tout le monde est habitué depuis longtemps aux détecteurs classiques et que la carte SIM est de toute façon fournie, essayons de faire en sorte que notre alarme passe des appels et envoie des SMS.

Pour cela, insérez la carte SIM dans n'importe quel téléphone qui traîne sans servir et activez-la en l'enregistrant sur le réseau. Ensuite, activez le crédit de départ, désactivez tous les abonnements Beeline et vérifiez bien que le téléphone n'a rien copié dans la mémoire de la carte SIM. Si tout va bien, on l'insère dans l'alarme et on met la pile.

Dès la mise sous tension, la LED située à gauche de la carte SIM se met à clignoter (ne la confondez pas avec celle de la face avant), indiquant que le module GSM tente de s'enregistrer sur le réseau de l'opérateur. Si tout se passe bien et que l'enregistrement est réussi, la station émettra trois bips (assez désagréables, d'ailleurs) pour vous inviter à enregistrer les numéros (les développeurs appellent cela le mode programmation).

Pour enregistrer un numéro dans la mémoire de l'alarme, il faut l'appeler et attendre un seul bip (tout aussi désagréable) de la sirène. Au total, nous disposons exactement de 40 secondes, après quoi la centrale cessera de répondre aux appels entrants et passera en mode veille. Après l'enregistrement de chaque numéro, le système d'alarme reste en mode programmation pendant encore 40 secondes, et il est possible d'enregistrer au total 6 numéros en mémoire. Il est très important de noter quel numéro sera enregistré en premier : c'est sur ce numéro que vous recevrez les SMS vous informant de tout autre événement qu'un incendie : test manuel du détecteur, batterie déchargée et capteur encrassé. De plus, à chaque mise en marche, la centrale enverra à ce numéro un message de routine indiquant le solde du compte et la liste des numéros enregistrés.

Et ça, ça marche vraiment ?

Eh bien, vérifions ! Comme mettre le feu à la maison juste pour tester le détecteur, c'est un peu exagéré, on va envoyer les membres de la famille chercher quelque chose qui fume, et nous, on va chercher… un bouc !

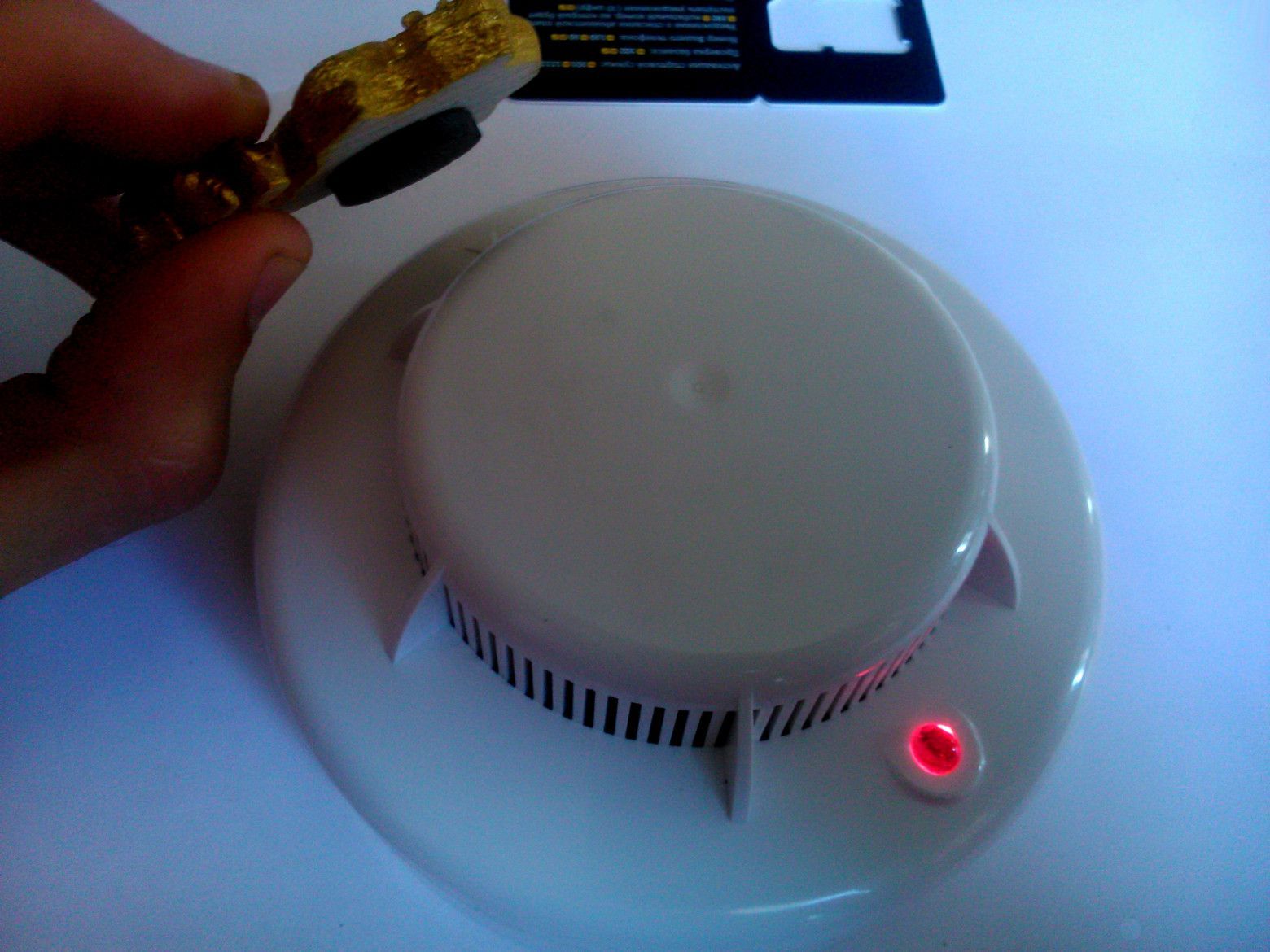

Oui, un simple aimant de réfrigérateur. On en a besoin pour effectuer ce que les développeurs appellent un « test manuel du détecteur ». Pour cela, on approche l'aimant de la flèche située sur le panneau avant.

En détectant le champ magnétique, le capteur émettra un bip unique, effectuera un autotest, enverra un SMS au premier numéro et se mettra à hurler exactement comme en cas d'incendie.

Pour désactiver ce truc qui hurle (et le son est vraiment fort), il faut approcher à nouveau l'aimant du capteur.

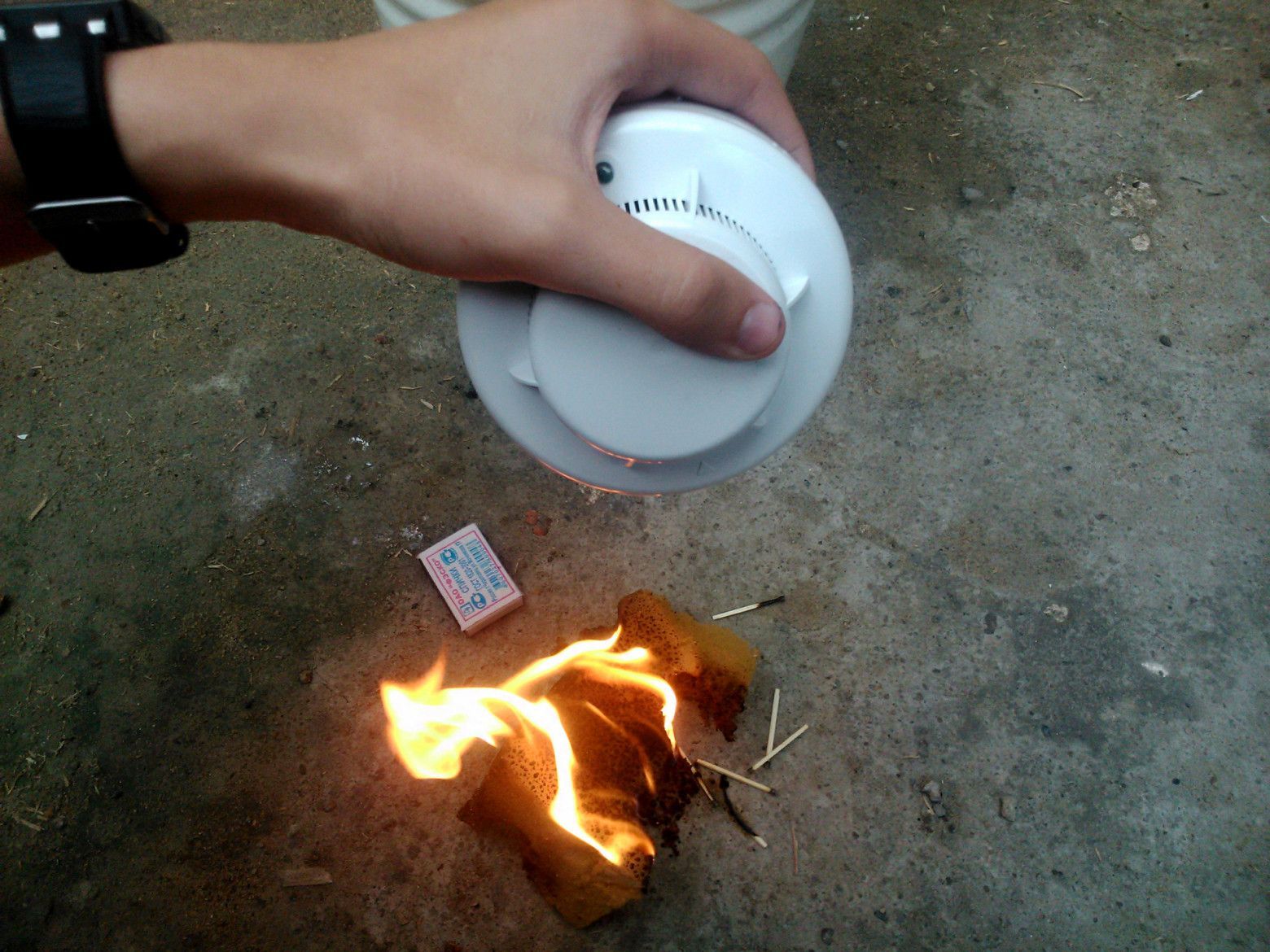

Entre-temps, on a trouvé dans la remise un morceau de mousse qui fume merveilleusement bien :

Quelques secondes plus tard, un autre SMS est arrivé en même temps qu'un appel. Dans ce cas, le détecteur cesse de nous faire économiser de l'argent et envoie ce message à tous les numéros enregistrés dans sa mémoire. De plus, il commence à appeler tous les numéros les uns après les autres, en commençant par le premier, jusqu'à ce que quelqu'un décroche. Et bien sûr, la sirène classique est toujours là : elle hurle sans interruption pendant quatre minutes et demie, puis émet un signal sonore unique toutes les minutes jusqu'à ce qu'un des occupants de la maison qui n'a pas encore été consumé par les flammes vienne retirer la pile ou que l'incendie s'éteigne

D'ailleurs, l'alarme sait non seulement enregistrer, mais aussi effacer les numéros de sa mémoire. Malheureusement, il ne peut effacer que tous les numéros d'un seul coup (nous verrons un peu plus loin comment ne pas tout effacer). Pour cela, il suffit d'appuyer sur le bouton situé à droite de la carte SIM et de le maintenir enfoncé pendant un certain temps, après quoi l'alarme se mettra à biper et effacera tous les contacts de sa mémoire.

Mais qu'y a-t-il à l'intérieur ?

Nous avons pu constater que le capteur fonctionne, et plutôt bien, il faut le dire. Voyons voir comment il fonctionne. On l'ouvre ?



Le boîtier de l'alarme est maintenu par quatre loquets, il n'y a donc aucun problème pour le démonter

Sous le cache avant se cache un détecteur de fumée. Il s'agit ici d'un détecteur optique qui mesure la transparence de l'air ; par conséquent, l'alarme ne se déclenchera que si votre incendie domestique dégage un peu de fumée.

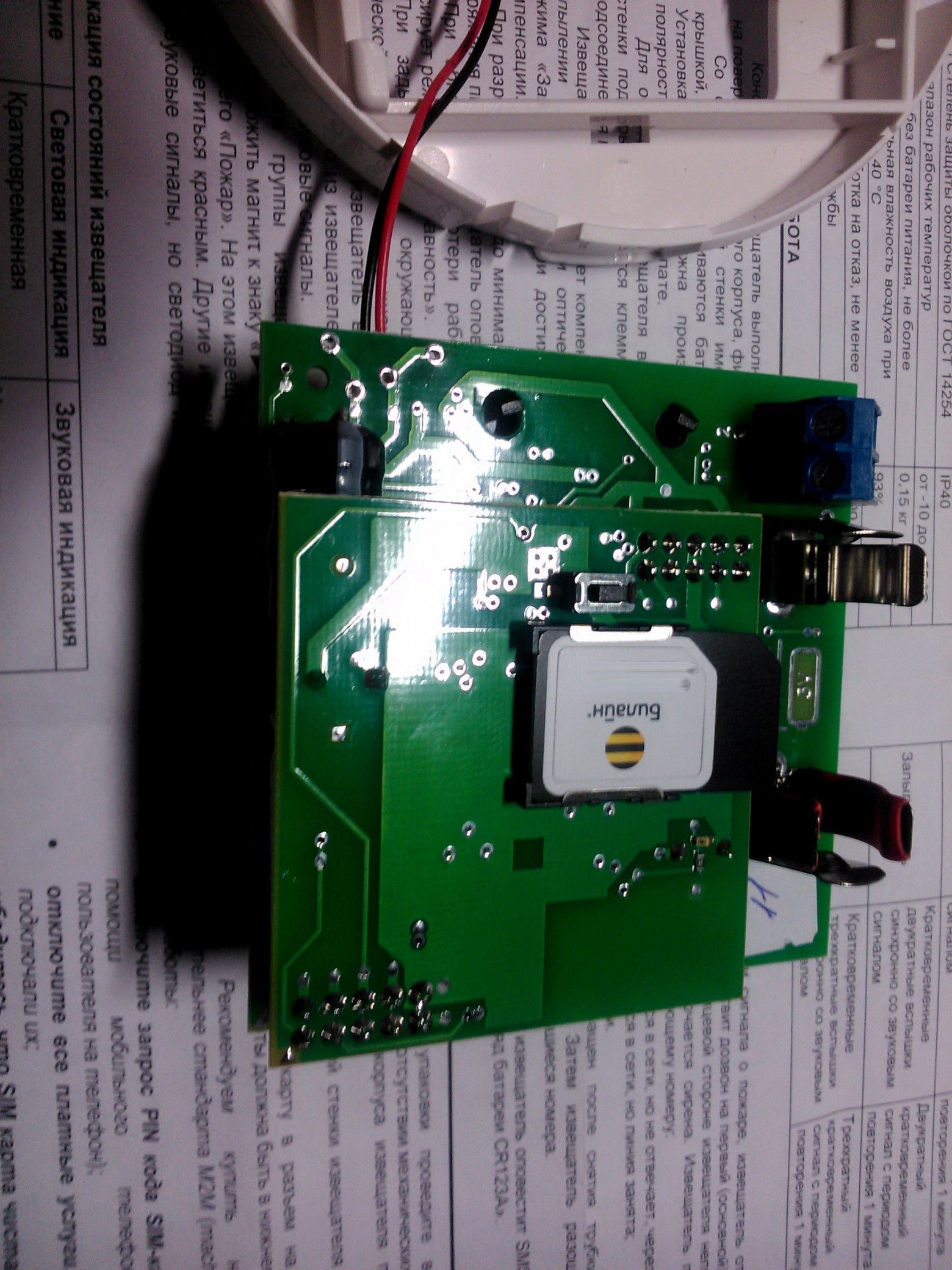

Encore un clic, et on retire l'ensemble des composants internes

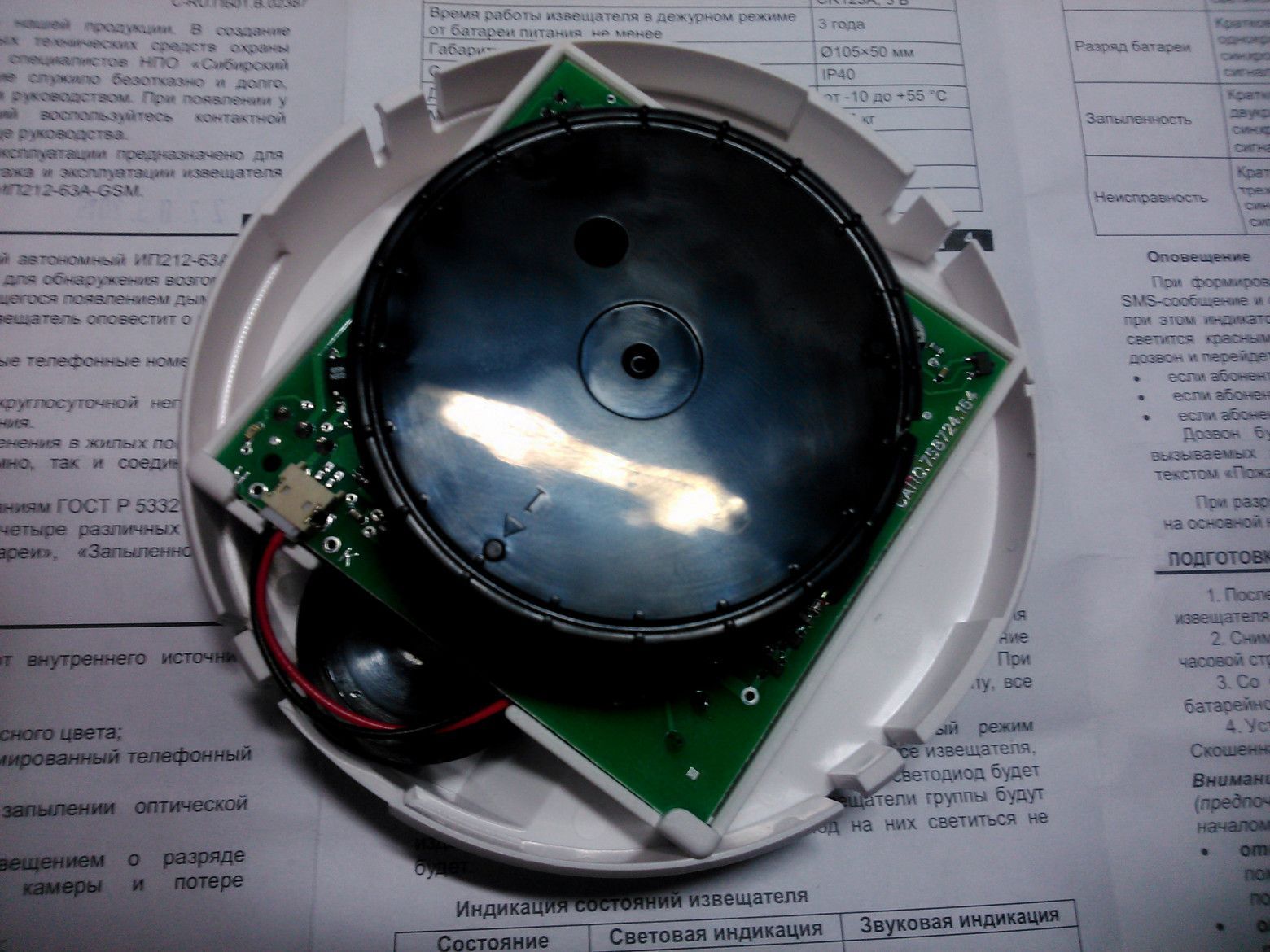

Le haut-parleur se branche à l'aide d'un connecteur à deux broches standard, tandis que le module GSM semble pouvoir être retiré

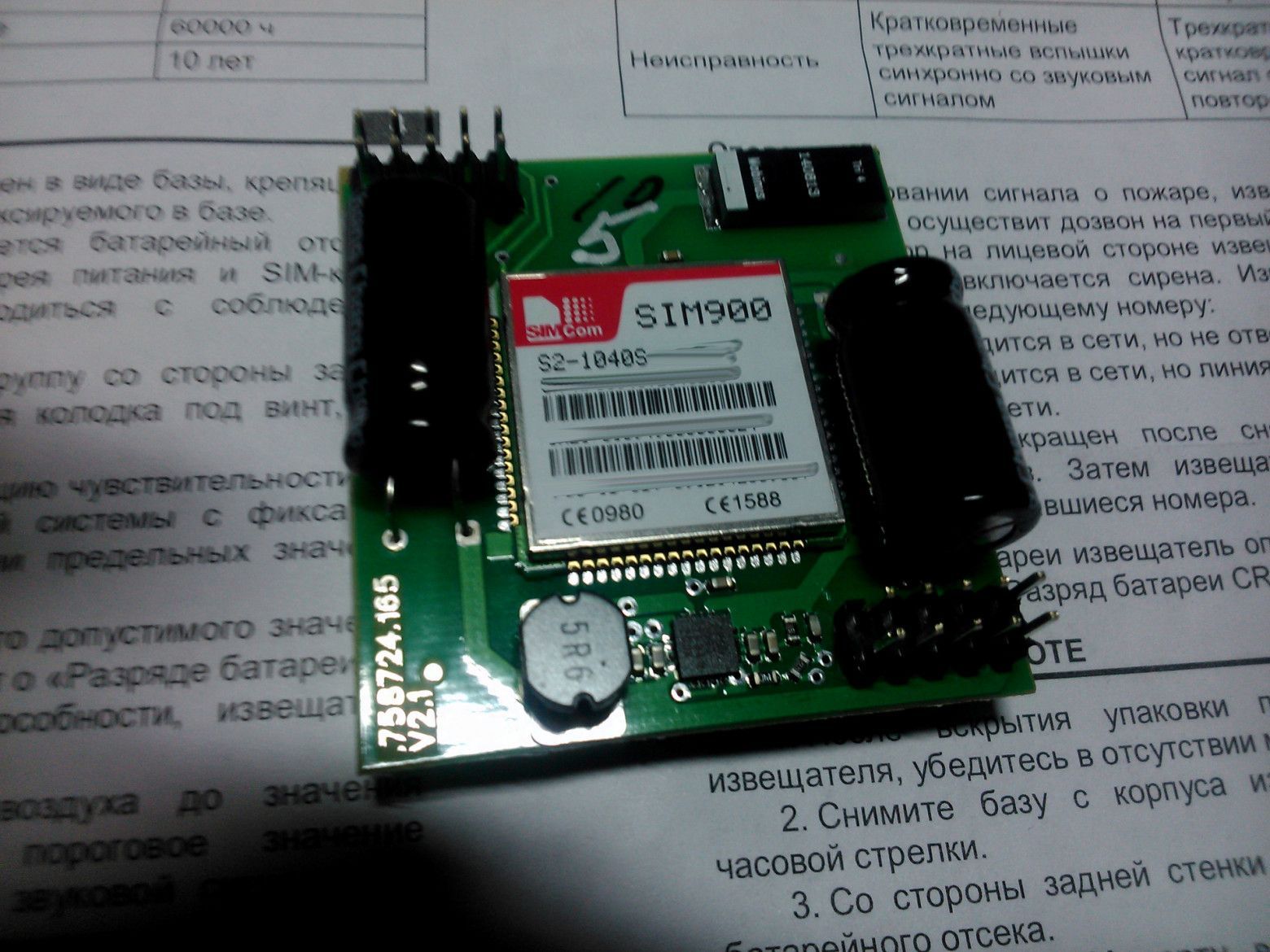

Tiens, des vieilles connaissances ! C'est donc un vrai SIM900 ! D'où la présence du cyrillique dans les SMS. C'est sympa qu'ils n'aient pas lésiné sur le module GSM, même si la plupart de ses fonctionnalités ne sont tout simplement pas utilisées ici.

Il n'y a rien d'autre d'intéressant ici (enfin, à part ce petit circuit intégré là-bas qui se fait passer pour un magnétomètre. Je pense que c'est juste un simple capteur à effet Hall), alors jetons un autre coup d'œil à la qualité correcte de la carte, et remontons le tout.

Le remontage est encore plus facile que le démontage : la carte à sa place, le boîtier dans les encoches. L'essentiel est de ne pas le retourner, sinon vous ne verrez pas la LED de signalisation, qui est d'ailleurs une composant SMD soudé sur la carte. Et sur le panneau, il n'y a qu'un simple capuchon transparent.

Toujours en vie !

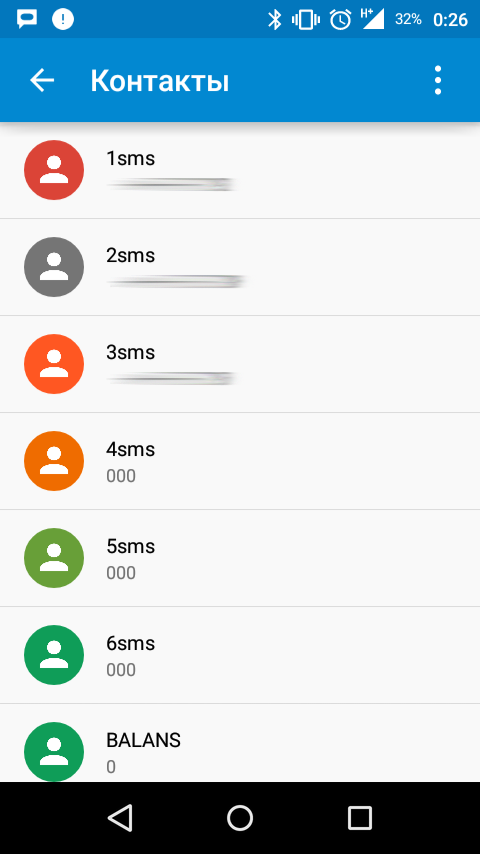

Au fait, si on remet la carte SIM du détecteur dans le téléphone et qu'on jette un œil aux contacts…

Parfait ! Les six premiers numéros correspondent exactement à ceux avec lesquels le détecteur fonctionne. Vous pouvez donc les modifier ou les intervertir sans problème (les SMS d'alerte ne sont envoyés que sur le premier numéro). À mon avis, c'est pratique.

Et qu'est-ce que tout cela signifie ?

Cela signifie simplement que l'IP212-63A est un excellent détecteur d'incendie qui trouvera le moyen de vous avertir en cas de fumée dans votre maison, votre appartement ou votre maison de campagne, même si vous vous trouvez loin de ces lieux. Parmi les points forts de ce détecteur, on peut citer sa simplicité, le volume extrêmement élevé de son haut-parleur intégré, sa longue autonomie sur une seule pile et sa capacité à signaler non seulement un incendie, mais aussi ses propres dysfonctionnements. Parmi ses inconvénients, on peut citer l'impossibilité de supprimer un seul numéro de la liste sans retirer la carte SIM de la station, ainsi que la nécessité de retirer la pile pour redémarrer l'appareil.
